- Tutorial - Colocando saída AV no Master System III
Bom pessoal estou postando aqui o tutorial de como colocar saida AV no seu master 3, o bixo só tem RF e é uma desgraça, por isso gostaria de compartilhar esse tutoba aqui.
Bom, consegui fazer isso graças ao pessoal do nes archive, postaram um tutorial americano lá de como fazer esse esquema tentei fazer aqui e deu certo, o problema é que o tutorial americano não tem fotos então tirei algumas pra ajudar.
Desculpem pela péssima qualidade das fotos, a pobreza aqui reina e só tenho uma camera estilão mega pix.
Bom primeiro vocês vão precisar de:
ferro de solda e estanho
2 saídas AV fêmea
1 resistor de 075 ohms (serve pra diminuir o efeito fantasma na imagem)
1 master system modelo 3
e alguns pedaços de fio
bom primeira coisa é abrir o console
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x524.
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x600.
Depos localize nele essas duas peças que eu marquei em vermelho na placa, um é o chip encoder do master ele tem o nome MB3514 e a outra é a saída RF do bixo.

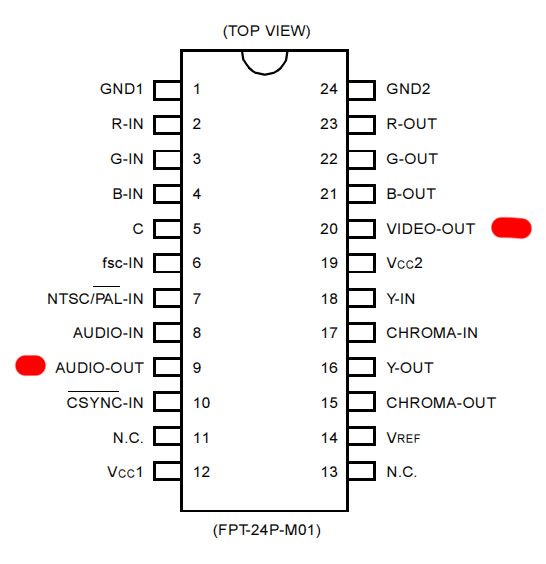

O que vocês vão fazer é soldar 1 fio em cada perninha desse chip, no caso eu marquei 2 perninhas ou seja... 2 fios um pro udio outro pro video. Nesse diagrama da pra ver quais pernas vocês vão soldar os fios:
*marquei em vermelho

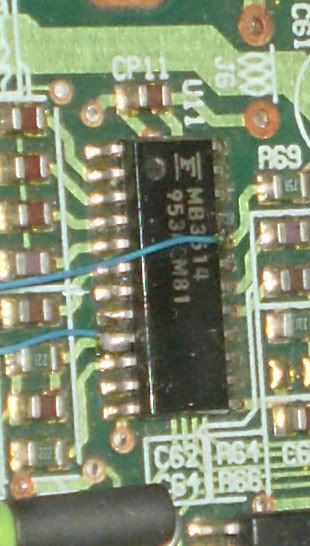

aqui uma foto do chip com as soldas:
Vocês vão soldar na perna 09 onde sai o som e a 20 a saída de video.

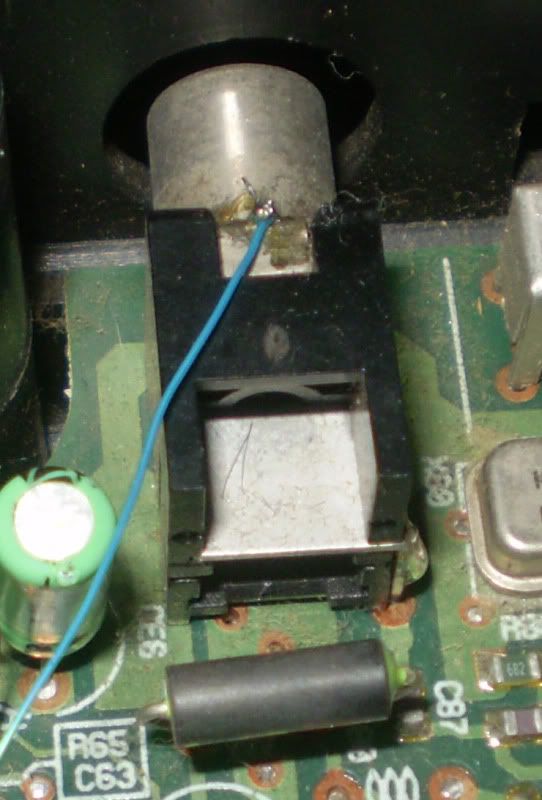

Depois vão soldar um fio no terra do RF, esse terra vocês vão usar nas duas saídas AV, segue a foto abaixo:
Ok agora com os 3 fios soldados vocês vão pegar pegar a saída de video, soldar nela o resistor e depois solda-lo ao fio do video de modo que o resistor fique entre o fio e a saida, depois solde o outro fio na saida AV de video e por ultimo pegue o terra do RF e solde no terra das duas saídas AV.
Vai ficar assim:
Esta imagem foi redimensionada. Clique para ver em tamanho original 799x509.
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x587.
*a da direita é a saída de video.
Pronto, ta feito!
Não se esqueça de testar com o fio sem soldar antes de começar a coisa toda, use fita adesiva prenda tudo veja se dá sinal de audio e video ai sim faça o procedimento, ouvi dizer que em alguns master system 3 as pernas mudam, o esquema é ir testando.
Fiquem com algumas fotos que eu tirei do master com RF e AV comparando ambos, infelizmente minha camera é xing ling então ja viu né... Mas vendo o bixo rodar o jogo pessoalmente a diferença é maior.
RF:
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x614.
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x600.
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x561.
AV: (o av ainda tem um pouco de fantasma na tela mas é bem menor que no RF e a imagem é quase 100% livre de chiados)
Esta imagem foi redimensionada. Clique para ver em tamanho original 799x598.
Esta imagem foi redimensionada. Clique para ver em tamanho original 800x600.
Esta imagem foi redimensionada. Clique para ver em tamanho original 799x496.
Bom é isso ae espero que eu tenha sido claro no texto, to meio cansadão não escrevi bonito apenas tentei explicar o esquema, qualquer dúvida mande ae, embora eu não entenda NADA de eletrônica talvez alguém aqui possa ajudar.
um abraço
