Aqui eu publiquei uma criação que surgiu a partir da necessidade de jogar jogos de luta, como Blazblue, usando um controle como nos arcades no conforto da sua casa.
Devo esclarecer que os materiais utilizados são o melhor que eu poderia encontrar na garagem, e foi apenas um teste para ver se eu poderia fazer para que ele funcione.Você pode melhorar os materiais, as medidas utilizadas, as cores dos botões, etco importante é que funciona !!
PS: tente incluir fotos grandes, uma vez que é um pouco irritante e difícil de ver fotos pequenas em algo intenet que você precisa saber em detalhes não é?


Estes materiais são principalmente necessários:
--- Wood (pode ser qualquer coisa, apenas torná-lo um pouco difícil de suportar derrotas contra o jogador 2



Um controle --- de PC Sem Analógico com entrada usb ou de play 2 porque é mais fácil de trabalhar com ele.(The utilizado e mais recomendado é 08XU MAXFIRE G-8 botões, ou semelhante possível, uma vez que serve no Windows Vista e Windows 7 e, recentemente, tentou fazê-lo no Windows 8, se serviu muito bem).

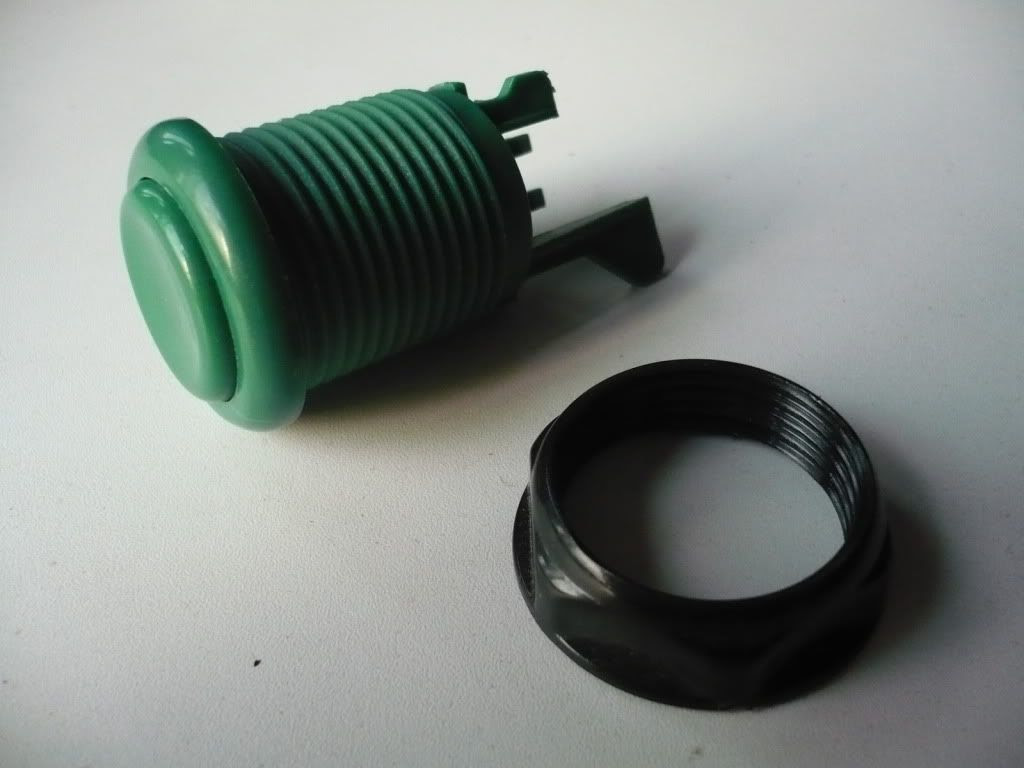

--- Pelo menos seis botões de arcade (Controller USB para PC traz até 8 botões, no meu caso só utilizar A, B, C, D, Select, Start)


--- Um joystick para Arcade (você pode comprar pronto-armado, ou pode até mesmo ser feito com materiais domésticos no meu caso já feitas e para comprar ficha pronto).
Joystick partes:




--- 4 micro joystick (Olha, não são iguais para o botão, eles trazem uma extensão de metal é pressionado um botão para mover o joystick em qualquer direção).

--- 6 para micro botão (Ojo, não são iguais aos do joystick).


--- Cabo ou fio fino (assumindo que leva 0,25 milímetros seção, mas eu usei um que tinha a eletrônica, que pode ser conectado a uma placa de ensaio


--- 20 fastons;2 para cada micro (eles são muito baratos e estão disponíveis em lojas de eletrônicos ou barracas onde os parafusos de cabo vendido e que)

--- Finalmente Partillo precisam de ferramentas simples, como pregos, parafusos, fita isolante, ferro de solda, solda, etc(Se ele pode ser usado como furadeira, serra ou lixadeira, e essas herrameintas caras que dão bons acabamentos, mas este não é o caso XD)
Procedimento:

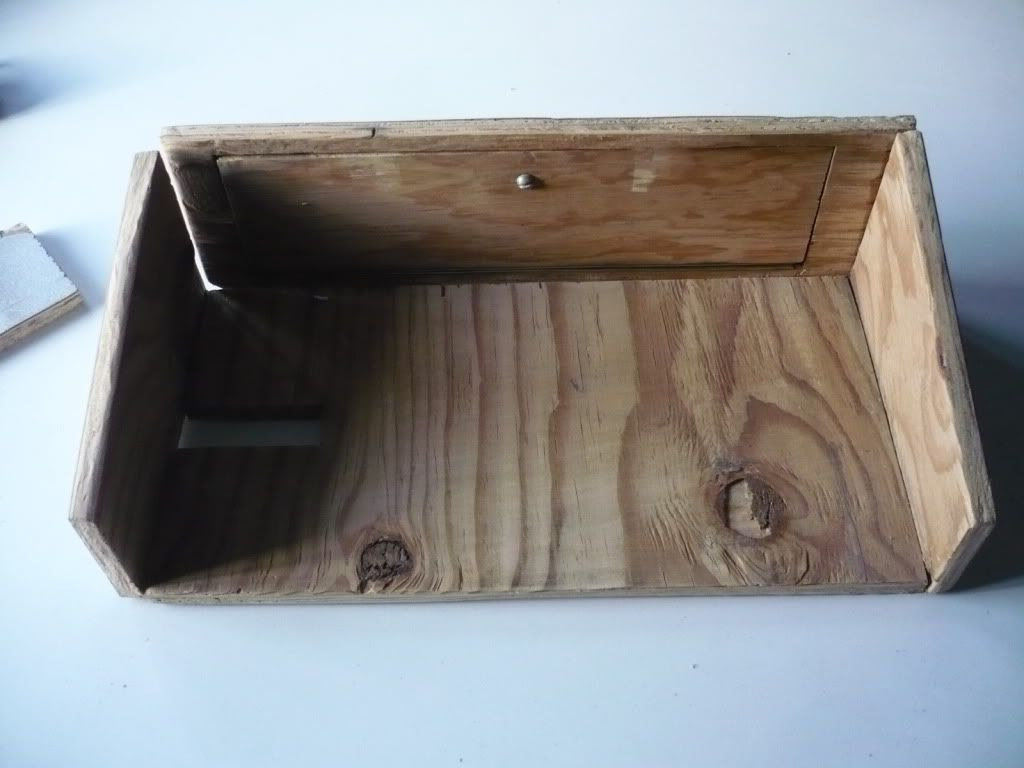

A primeira coisa é fazer com que ele necesesita madeira / acrílico / plástico corpo irá utilizar o seu arcade stick.O material que utilizo é uma caixa de madeira velha para buzinas cerca de 1 centímetro de espessura e uma mesa para as notas que você pode escrever e apagar com plumon mais tarde.


Eu uso as dimensões são:
Down-Parte de 30cm x 15cm (W x H)
Back-parte de 30 centímetros x 8 cm
Frente 30 centímetros x 5,5 centímetros -Part
-Laterales 15x8x5.5 (são 15 cm de profundidade e 8 cm de altura de 5,5 centímetros a frente por trás)
-Topo 30cm x 15 centímetros
NOTA: (verifique as medidas e ter em conta a espessura da sua mesa, e se o fazem, como eles são cortados e não consideram a largura da sua mesa que pode ser um pouco torto e faltando longe UU) se o que você quer é Jogue agora!haganlo e mesmo se não está e irá corrigir torto depois ^.



Agora, desenhe os buracos que os botões eo joystick.
Para os botões que você pode usar uma broca para fazer círculos de 1 polegada com um arquivo e, em seguida, cortar a madeira até que ele botão.





Posteriormente, esse corte ah e madeira perfurados e colocados os botões no lugar, só nos resta fazer o mais difícil eo mais importante, cortar a placa de controle PC para trabalhar com botões de arcade.(Não é realmente tão difícil se feito com cuidado e com as instruções corretas)

Como fazer as conexões na placa de circuito impresso:
Um pouco de teoria sobre a "fase" e "massa" para entender como funciona: (também conhecido como neutro e de volta à eletricidade)
Quando você abrir o PC controle desapertando você vai notar que no interior é um cartão verde como este:
A primeira coisa a saber é que não diferem muito no fuincionamiento a entrada de um painel de controle e PCB arcada pad taejeta.
No painel de arcade todos os pinos das chaves correspondentes às "massas" (alavancas e botões) estão interligados através de um único (ligação em série) cabo;O gamepad ou joystick PCB é exatamente o mesmo.
Se olharmos atentamente para a placa de carregamento de um gamepad pode ver que realmente existe um único vestígio de cobre que liga todas as áreas de contato com o outro, essa faixa é o que chamamos de "massa".Na foto ao lado, vemos em azul faixa "massa" que conecta todas as áreas dos contatos PCB juntos.esta área seria aquele que fornece energia para os botões direcionais e para oprimir aqueles que são como uma série de luzes de Natal têm um fio comum que vai da tomada à última lâmpada.
Por outro lado, descobrimos que a "fase" de botões ou contactos para o gamepad ter caminhos independentes.
Na imagem a seguir são destacadas em vermelho as rotas que fazem as faixas "fase".


O que você precisa fazer é, então, de escolher os lugares de soldagem mais adequados para fazer o hack do PCB, e para nós pode ser fácil de fazer (faixas largas e bem definidas).
Melhores pontos de solda não estão nos lugares mais óbvios (as áreas de contato das gengivas e os botões de direção cruzeta), mas nas mesmas faixas que são protegidos e bem isoladas.
Nota: Embora você possa soldar em áreas de contato pseudomagnéticas, recomenda-se a fazê-lo porque a adesão de soldagem não é a melhor.Outra razão é que as superfícies, por vezes, não são suficientes para fazer a soldadura.
Na foto ao lado os locais certos coletados para soldas para o fio terra (apenas um, azul) cabos "fase" (cor vermelha), que será como muitos como nós queremos que ele ou botões.

Para remover o isolador sobre os pontos selecionados devem ser levemente arranhando a superfície com uma pequena lâmina ou ponta de uma pequena chave de fenda de lâmina plana para DESCUBRA cobre.


Agora, para aumentar a resistência da soldadura que aplicam deve fazer duas coisas básicas:
1) irá perfurar com uma multa todas as áreas de "hack", onde já riscado para passar os fios da broca.
talvez no meu caso eu poderia ter tomado uma boca menor, porque na verdade você só precisa passar o cabo através do furo.
2) Vamos limpar bem a área com álcool para remover riscos resíduo gorduroso.Veja como melhora drasticamente a aderência da solda.

O próximo passo é colocar os conectores Faston aos cabos por meio de soldadura.
total deve ser de dois conectores Faston para cada micro-interruptor que irá ser utilizado.
EYE:A fiação da "massa" (neutro, terra, pontos azuis, ou o que você chamá-lo) tem que ser em série, ou seja, apenas uma extremidade do cabo soldada à placa PCB ira.
A outra extremidade deve ser ligado por meio de conectores Faston (2 por conector).assim:

como você pode ver por este fio usar a razão com o branco.

Agora é a vez do "palco" (costas, pontos vermelhos).No meu caso, ocupar fio VERMELHO e como você pode ver na imagem abaixo deve colocar um conector faston em cada extremidade do cabo.By the way, o comprimento do cabo depende da distância que você vai ser a partir do PCB para os botões e joystick, como no meu caso não são muito uso em torno de 22 centímetros.

Conectores Faston melhorar o "grip" as micro e impedi-lo de sair do seu site com movimentos bruscos;mas realmente não recomendo a omitir, porque você também pode colocar o cabo sem eles, mas uma vez que eles são muito baratos deve tomar.há desculpas para não fazer Recomendamos também que a fita adesiva também foi adicionado.
ASi iria terminais Faston sujeitas a um micro:

SOLDA: Para soldar os fios para o PCB, o método utilizado foi o seguinte:
Deve ser soldada à parte verde, que raspar, eu colocá-lo sem invadir outras áreas de outros botões ou zona (azul) é a "massa" se forem fios de solda para os botões. (Mas como uma imagem fala mais do que 1000 palavras, aqui estão as siguentes para lhe dar uma idéia.)




como você pode ver, para usar os botões do GamePad L1, L2, R1 e R2 é o procedimento mais fácil, porque já está feito o buraco por onde você deve digitar o cabo e após a soldagem. fato deste tamanho é recomendado para este buraco .

Basicamente o que deveria ser, se você quiser usar todos os 8 botão é ligado da seguinte maneira EXPLICAR ESQUEMA: (Talvez pudesse ser melhor em .dwg para abri-lo no AutoCAD mas a imagem é o que aconteceu comigo melhor XD)
Podemos ver que cada um tem um fio micro Branco produção (terra ou da terra) eo segundo fio de um micro é a "fase" que é representado em vermelho e depende o endereço ou o botão atribuído.


No final o que você ganha é um emaranhado de fios ligados a micro como este:



Agora eu só colocá-lo lá caixa, fugiu para fechar.conéctenlo e seu PC.e, obviamente, usar o dinheiro para a morte.XD


--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
